文章摘要

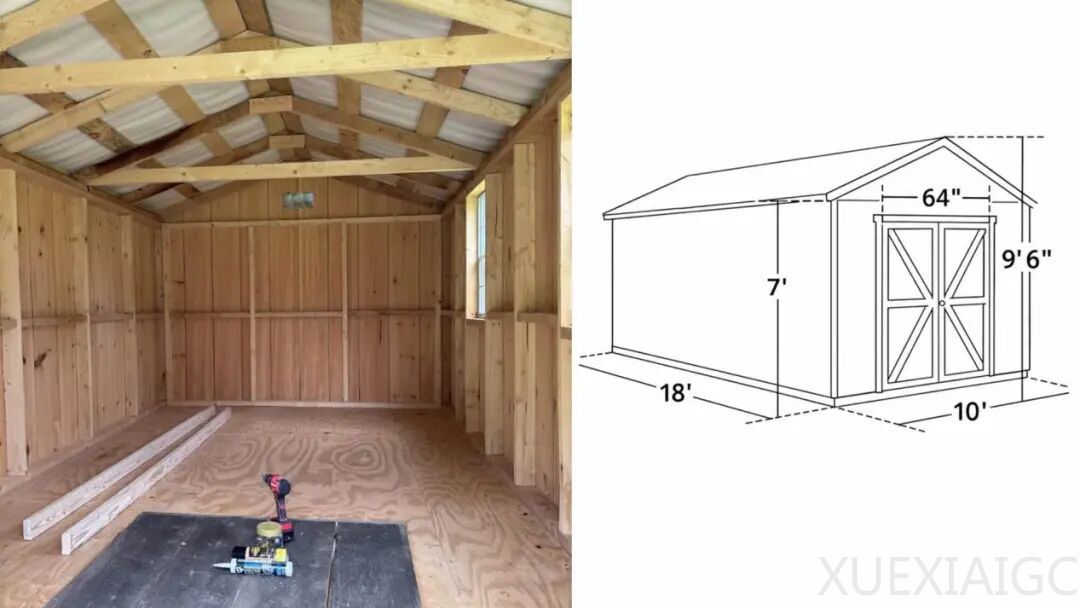

一位科技博主在花园木屋中成功搭建了 ISO 5 级洁净室，证明了小规模半导体制造环境的可能性。该空间通过正压系统和高效空气过滤器，将粒子计数控制在每立方英尺 100 以下，达到了百级洁净室标准。 内部不仅进行了密封改造，铺设了环氧树脂表面，还配备了等离子蚀刻机、真空炉及定制光刻机等研发设备，能够进行亚微米级图案化。然而，拥有洁净环境并不意味着能轻松制造现代芯片。生产现代 CPU 或 GPU 仍需巨额资金购买专用硬件、软件及知识产权，且面临架构垄断的法律限制，个人自制难以突破大规模生产的成本壁垒。

针对传统晶圆厂高昂的建设成本，埃隆·马斯克提出了不同见解，主张将晶圆本身密封隔离，而非维持整个房间的超高洁净度。新一代晶圆厂正在试验晶圆级密封和微环境技术，以减少对大型高能耗设施的依赖。 通过密封载体、专用工具外壳和局部气流系统，关键工艺得到了保护，使得操作人员区域可在较宽松条件下运行。自动化和人工智能技术的应用，实现了实时调整与预测性污染控制，进一步推动了生产效率的创新。许多制造商也在朝着模块化或混合式洁净室设计方向发展，利用灵活墙体和可扩展系统减少能源消耗。自清洁涂层、先进过滤器和纳米材料表面也提高了抗污染能力，传感器和机器人减少了敏感区域的人员暴露。

尽管新材料和自动化技术提高了抗污染能力，但传统洁净室对于尖端工艺而言仍然至关重要。即使是微小的颗粒、温度波动或湿度变化也会损坏芯片，原子级的公差不允许出现任何差错。 晶圆封装和局部微环境可以减少超洁净区域的占地面积，但无法完全复制全面保护。未来的晶圆厂设计将更加灵活高效，但传统洁净室将继续保障现代芯片所需的原子级精度，特斯拉能否兑现其晶圆厂承诺仍有待时间验证。晶圆厂到了要革命的时候，但洁净室的核心地位短期内难以被完全取代。
