文章摘要
【关 键 词】 芯片工艺、英特尔18A、Panther Lake、Clearwater Forest、晶体管技术

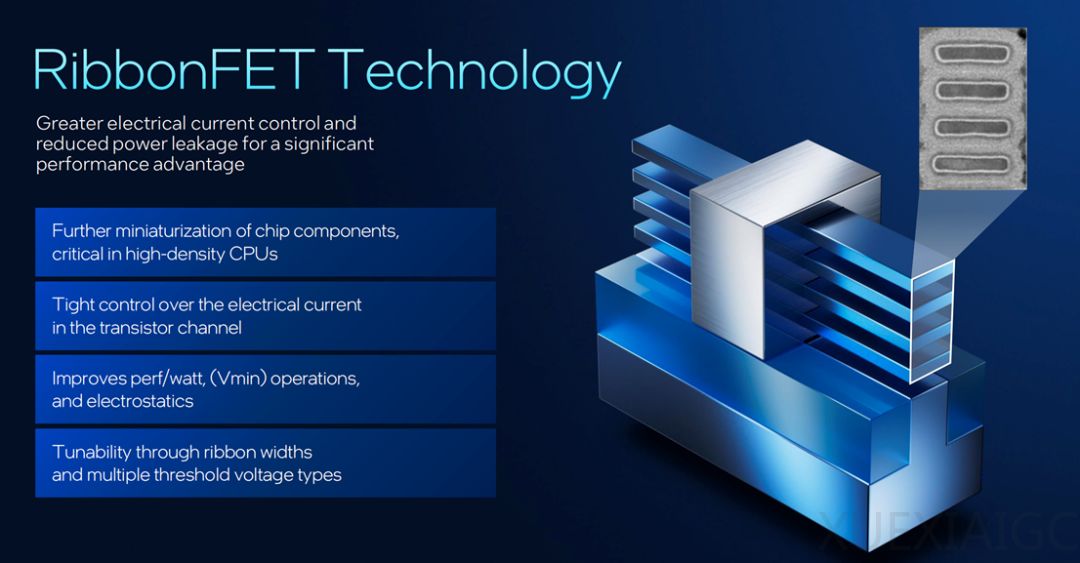

英特尔近期发布了基于Intel 18A工艺的两款重磅产品——Panther Lake（Core Ultra 3）和Clearwater Forest（Xeon 6+），标志着其在先进制程领域的实质性突破。Intel 18A工艺作为美国首个2纳米级别节点，较前代实现了15%的每瓦性能提升和30%的芯片密度增长，其核心创新在于RibbonFET晶体管和PowerVia背面供电技术。RibbonFET通过垂直堆叠纳米带状结构，将晶体管间距压缩至10纳米，显著提升开关速度和能效；而PowerVia通过将供电网络转移至晶圆背面，解决了传统设计中20%的布线拥堵问题，这种技术组合被英特尔称为”十年来最具革命性的晶体管架构”。
Panther Lake作为首款18A工艺AI PC处理器，展现了英特尔在异构计算领域的全面布局。该芯片通过Foveros 2.5D封装集成五个功能模块，实现了显卡性能50%的提升和NPU算力达到50 TOPS。其计算模块采用创新的Cougar Cove P核与Darkmont E核组合，其中Darkmont通过前端解码、乱序执行和后端端口的三阶段优化，IPC提升超10%。GPU模块搭载Xe3架构，通过将Xe核心增至6个、L2缓存翻倍至16MB，并引入XeSS-MFG多帧生成技术，可插入最多三个AI渲染帧。NPU5模块则通过MAC阵列重构实现单位面积TOPS提升40%，配合CPU的10TOPS和iGPU的120TOPS，形成覆盖不同能效需求的XPU协同体系。产品线涵盖8核至16核配置，支持LPDDR5x-9600内存和PCIe 5.0通道，预计2026年全面上市。
面向数据中心市场的Clearwater Forest则创下英特尔核心数新纪录，通过12个18A工艺计算模块集成288个Darkmont E核，L2/L3缓存总量达864MB。该设计采用创新的三层封装架构：Intel 7工艺的I/O模块提供96条PCIe 5.0通道，Intel 3工艺的基板集成12个DDR5控制器，配合Foveros Direct3D铜键合技术实现0.05pJ/bit的超低互连功耗。相比前代产品，其IPC提升17%，双路系统可扩展至576核，支持DDR5-8000和CXL 2.0协议，特别适合云服务和电信场景的高密度计算需求。
这两款产品的发布验证了英特尔在制程追赶战略上的成效。RibbonFET和PowerVia的组合不仅解决了3nm以下工艺的物理限制，更通过模块化设计实现了从移动端到数据中心的统一技术栈。Panther Lake的XPU架构证明了异构计算在AI时代的适应性，而Clearwater Forest的分解式设计则重新定义了服务器处理器的能效边界。随着18A工艺今年进入量产，英特尔正通过工艺-架构-封装的协同创新，重塑其在半导体行业的竞争优势，为后摩尔定律时代的技术演进提供了重要范本。
原文和模型
【原文链接】 阅读原文 [ 5250字 | 21分钟 ]
【原文作者】 半导体行业观察
【摘要模型】 deepseek/deepseek-v3-0324
【摘要评分】 ★★★★☆
