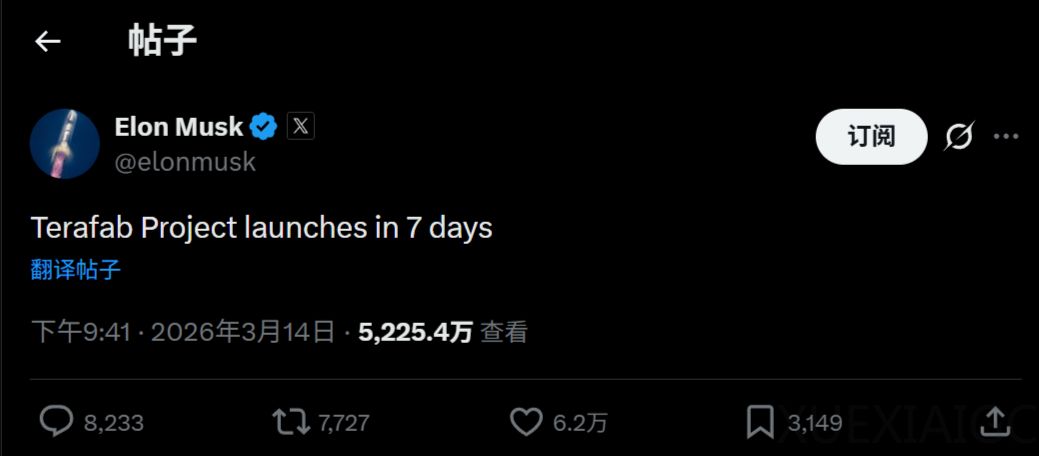

马斯克自建晶圆厂，重磅官宣

77 0 0

文章摘要

埃隆·马斯克计划在7天内正式公布名为“TeraFab”的巨型芯片工厂项目，旨在应对特斯拉在人工智能快速发展背景下日益严峻的芯片供应瓶颈。该项目构想将存储、制造与封装整合于同一厂区，目标年产量达1000亿至2000亿颗芯片，规模拟超越台积电现有最大晶圆厂（Gigafab），成为全球产能顶尖的芯片制造基地。马斯克强调，即便按当前最优外部代工条件估算，未来芯片供给仍无法满足特斯拉AI应用（如自动驾驶、机器人及数据中心）的爆发性需求，因此自建产能“势在必行”。

半导体行业正处史无前例的产能紧张周期，尤其先进制程领域高度集中于台积电等少数厂商，使美国本土无晶圆厂企业（如英伟达、AMD、特斯拉）面临显著供应链脆弱性。为降低对境外代工依赖，马斯克提出转向垂直整合制造商（IDM）模式，并考虑与英特尔代工服务（IFS）、台积电等建立合作——例如通过技术授权与资金支持共建产线，或利用台积电开放的未来产线提前预订机制。不过，目前尚未签署任何正式协议。

然而，业界对该项目可行性普遍持审慎态度。英伟达CEO黄仁勋明确指出：“建立先进芯片制造能力极其困难……台积电累积的工程技术、科学研究与工艺经验，都是高度挑战。”先进制程研发涉及数以万计工艺步骤，需在前段（FEOL）、中段（MOL）与后段（BEOL）实现原子级精度控制，且从TCAD模拟、材料选型到PDK/SPICE模型构建，整个流程耗时数年，成本动辄数百亿美元。参考日本新创企业Rapidus投入约320亿美元推动2nm量产计划，即便获得IBM晶体管架构授权及imec等机构技术支持，其能否在2027年前实现稳定高良率生产仍存巨大不确定性。真正考验在于量产阶段的良率爬坡，这依赖资深团队长期驻厂调校，非单纯资本投入可速成。

马斯克虽多次重申不采用传统洁净室方案，但迄今未披露具体技术路径；外界推测其可能采取“轻资产+合作代工”混合模式，而非完全自主建设全套产线。无论如何，该计划凸显美国强化本土半导体制造的战略紧迫性，也反映出头部科技企业在地缘政治压力下对供应链安全的深度焦虑。
