手机芯片，大变局

129 0 0

文章摘要

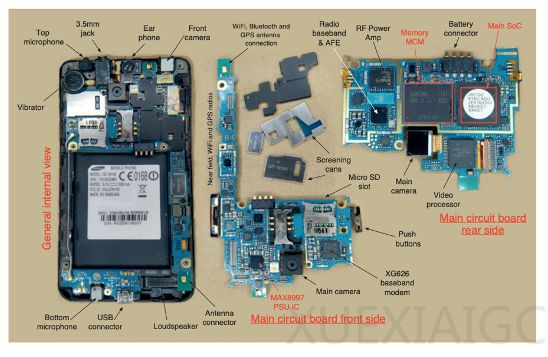

领先智能手机厂商正面临本地生成式AI、标准功能与云端数据交互带来的计算与功耗挑战。高端智能手机的SoC普遍采用异构架构，通过不同模块协同处理多样化任务。AI模型的快速演变（尤其是LLM和Transformer变体）使移动SoC设计复杂度陡增，设计师需在硅片中硬编码支持未来AI能力，同时兼顾云端大模型与TinyLlama等轻量本地模型的极端需求。

AI技术正重塑处理器内部结构。Arm和RISC-V架构通过添加矢量数学单元加速Transformer运算，而NPU已成为边缘AI的核心加速器。在高端手机中，GPU和NPU分别承担25%硅面积与关键负载，但CPU仍是任务调度的基础。当前设计聚焦于图形、通用计算与AI运算的并行功耗优化，包括ALU引擎重构和NPU技术向GPU迁移。工具链的成熟显著降低了AI应用门槛，开发者可通过封装化流程实现高效建模。

人机交互的视觉化与无线化加剧算力需求。视频界面取代文字成为主流，多天线设计（Wi-Fi/5G/蓝牙等）使模拟信号处理比重上升。通信标准加速迭代迫使SoC厂商同步开发IP与规范，MIPI联盟将周期压缩至一年。UFS存储与DRAM的高效连接成为延迟优化的关键，多模态模型更需灵活架构处理文本、图像和音频的混合数据流。触摸屏算法需在超薄显示屏的噪声背景下精准识别有效触控，依赖专用低功耗芯片预处理。

本地AI处理优势显著但面临平衡难题。面部识别等应用通过近传感器计算减少云端数据传输，既提升响应速度又增强隐私保护。边缘AI可降低联网功耗，但神经网络的数据迁移仍消耗78%能耗，需先进技术优化。尽管本地模型能力持续提升，电池限制仍使部分任务依赖云端。未来解决方案将结合更强GPU与软硬件协同设计，但软件对硬件资源的消耗可能抵消性能增益。

驱动变革的三大趋势包括模拟需求增长、可视化/AI普及与高性能计算需求。成功设计需兼顾功耗、体积与经济性，唯有跨学科团队通过硬件-软件协同设计才能应对复杂度指数级上升的挑战。
