文章摘要

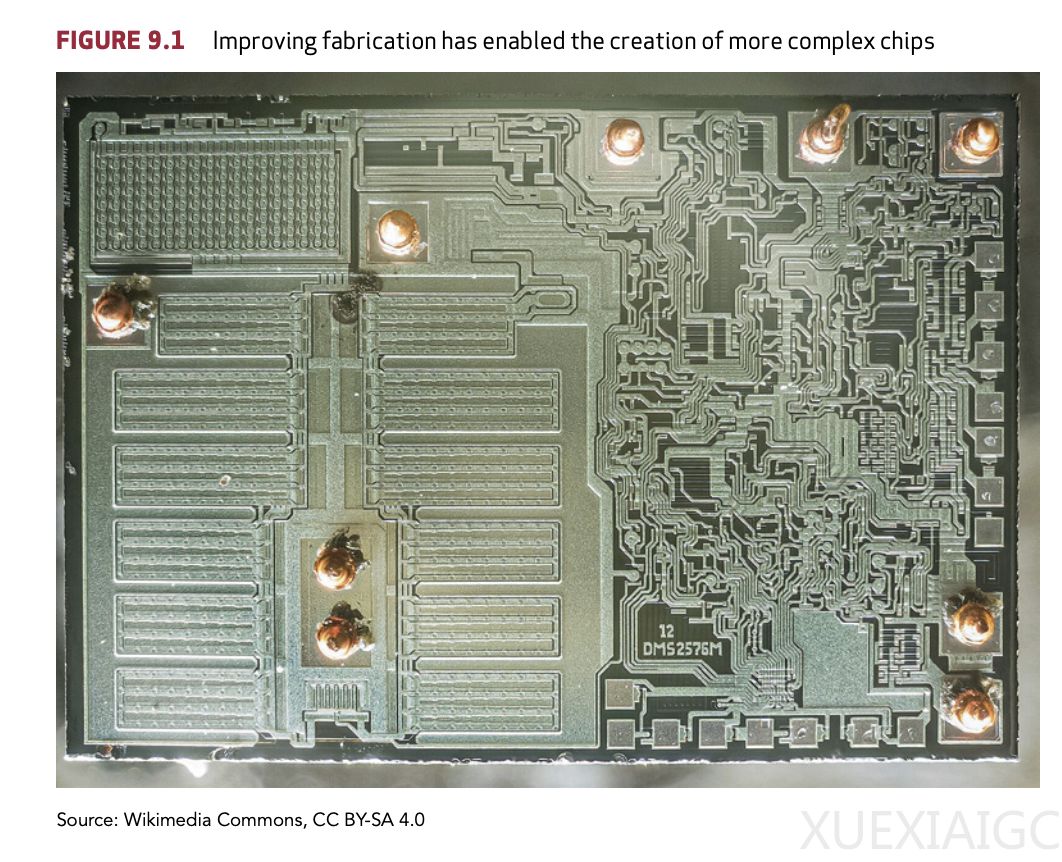

半导体技术作为现代社会的基石，已渗透至从消费电子到军事系统的各个领域。微芯片不仅控制日常设备，还支撑着数据中心、人工智能和高性能计算的核心运作。然而，随着芯片制造工艺接近物理极限，行业正面临成本飙升、能耗增加和设计复杂度攀升的挑战。

摩尔定律的放缓标志着传统技术路径的转折。过去几十年，晶体管尺寸的缩小推动计算性能提升和成本下降，但近年来，每比特信息的能耗和制造成本改善幅度显著减缓。这一趋势迫使行业探索替代方案，如2.5D集成和异构芯片设计，通过堆叠不同功能的芯片模块（如处理器与存储器）来提升性能，而非依赖单一芯片的工艺进步。

人工智能的爆发式需求加速了半导体技术的分化。为满足机器学习对高带宽和低延迟的要求，厂商开发了专用GPU和高速互连技术。例如，英伟达的NVL72系统通过集成72个GPU，实现每秒万亿次运算，但代价是单个机架功耗高达120千瓦，散热问题突出。液体冷却等创新技术成为维持系统稳定性的关键。

存储技术的演进同样至关重要。高带宽内存（HBM）和3D NAND闪存通过垂直堆叠突破密度限制，而新兴的MRAM和相变存储器则提供更优的能效比。韩国海力士凭借HBM技术跃居行业领先，凸显存储市场对高性能计算的战略价值。

光子学和三维异构集成被视为未来突破点。硅光子链路可减少长距离数据传输的能耗，而将处理器与存储器垂直堆叠的“真3D”设计有望进一步缩短信号延迟。然而，材料兼容性和热管理仍是主要障碍。行业需在算法、硬件协同设计上创新，以平衡性能与成本，应对后摩尔时代的挑战。
