【关 键 词】 3D IC技术、芯片设计、EDA工具、异构集成、热效应分析

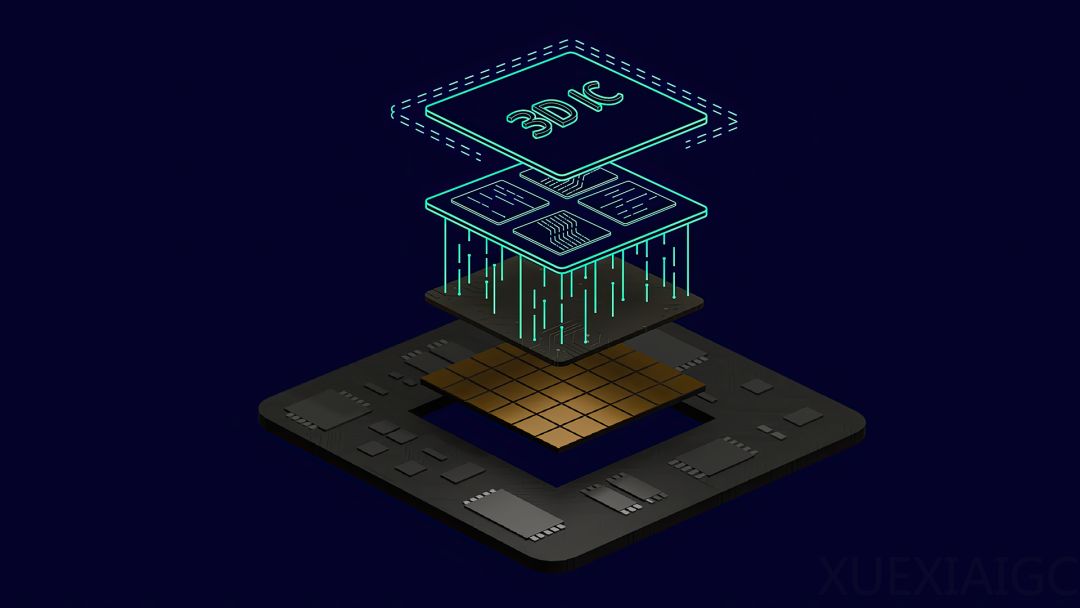

随着摩尔定律接近物理极限，传统二维集成电路技术面临性能提升和芯片密度的瓶颈。3D IC技术通过垂直堆叠多个芯片和器件，显著提高了集成度和性能，成为未来集成电路发展的重要方向。然而，这种技术在设计过程中也面临诸多挑战，包括异构集成复杂性、堆叠验证、散热和应力等问题。
3D IC设计的核心挑战在于将不同功能、不同工艺的芯片高效集成，形成高性能系统。这种复杂设计通常涉及多个工程团队的分布式协作，而缺乏统一管理环境使得跨系统连接规划和协调变得困难。随着设计规模扩大，目前业界领先的3D IC已有多达百万个管脚，对设计工具的性能和效率提出了极高要求。西门子EDA推出的Innovator3D IC™解决方案通过统一数据模型构建数字孪生环境，支持设计规划、原型验证及预测分析。该套件具备强大的多线程与多核处理能力，可为500多万管脚的设计提供优化性能，并在层次化数据模型上展现出卓越的可扩展性。
堆叠验证是3D IC设计的另一大挑战。芯片堆叠后需要验证连接正确性，尤其是采用不同制造工艺时，自动高效的验证成为关键。西门子EDA扩展了Calibre®平台，其Calibre 3DStack工具可自动化检查die引脚版图对准及3D IC的LVS，确保连接正确。同时，Calibre 3DPERC和mPower工具能验证die堆叠后的可靠性问题，如ESD、EMIR等。针对系统性能问题，西门子EDA提供组合仿真工具，可对芯片、系统和PCB建模并进行结合仿真分析，保证整个3D IC系统的仿真精度。
散热问题是3D堆叠结构面临的重大挑战，热量堆积会影响芯片性能甚至造成损坏。西门子EDA的Calibre 3DThermal软件可对3D IC中的热效应进行分析、验证与调试，帮助用户分析芯片堆叠后的散热效果及单元级热分布状况。此外，随着2.5D/3D IC架构的裸片厚度降低及封装工艺温度升高，高温带来的应力会导致器件电学性能偏移。Calibre 3DStress支持在3D IC封装场景下对热-机械应力及翘曲进行晶体管级精确分析，使设计师能早期评估芯片封装交互作用的影响。
西门子EDA凭借创新的工具链，为3D IC设计提供了全面解决方案，助力行业突破技术瓶颈。未来，随着工艺进步和市场需求推动，3D IC有望在更多领域实现突破，而西门子EDA将继续引领技术创新，为3D IC的可持续发展提供强大支持。
