0.2纳米将到来，最新芯片路线图发布

54 0 0

文章摘要

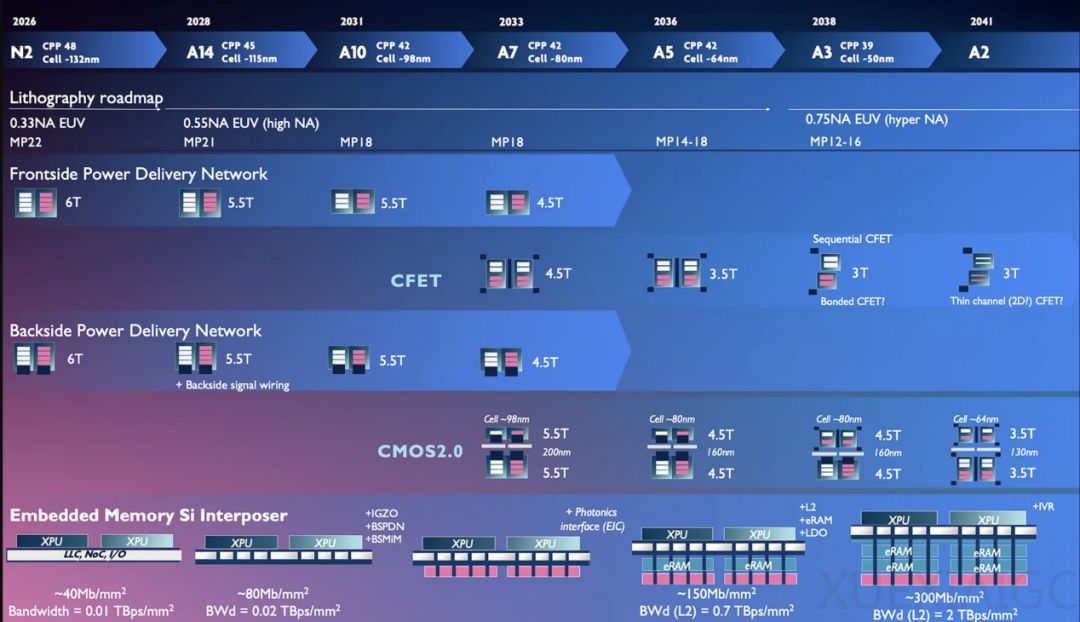

比利时纳米技术研究机构Imec公布的最新半导体技术路线图显示，芯片制造正稳步迈向埃米时代，并将在未来十几年内经历多次底层架构革新。节点命名已脱离实际物理尺寸，转而代表密度、性能与能效的代际里程碑，实际微缩主要依赖接触多晶硅间距、单元高度及金属间距的持续缩小。预计到2033年左右，互补型场效应晶体管将开启商业化应用，通过垂直堆叠不同极性器件显著压缩电路面积并优化能效。目前产业界正探索单片集成与晶圆键合等多种制造路径，以解决上下层晶体管电气隔离与晶向匹配等工艺难题。

随着晶体管微缩逼近物理极限，技术演进重心将逐步转向功耗控制与三维系统级集成。约至2041年，原子级厚度的二维半导体材料有望取代传统硅沟道，凭借超薄物理特性大幅降低栅极控制电压，从而突破功耗瓶颈。与此同时，芯片设计范式正向新阶段演进，通过垂直堆叠不同工艺节点的功能层，将最先进制程精准分配给高密度逻辑单元，其余模块则按特定需求优化。背面供电技术的普及将彻底释放正面布线空间，并逐步与背面信号布线融合，为高密度三维堆叠奠定基础。

封装与互连技术的突破同样构成发展蓝图的核心环节。硅中介层正从被动接口转变为集成缓存、电压调节器及光子接口的有源层，中介层内存密度与带宽的指数级提升将直接破解现代人工智能加速器的数据供给瓶颈，大幅降低延迟与能耗。配合数值孔径持续升级的极紫外光刻设备，整个半导体产业需在新材料、光刻、电源传输与三维封装等多维度协同攻关，方能实现向埃米级时代的平稳跨越。
