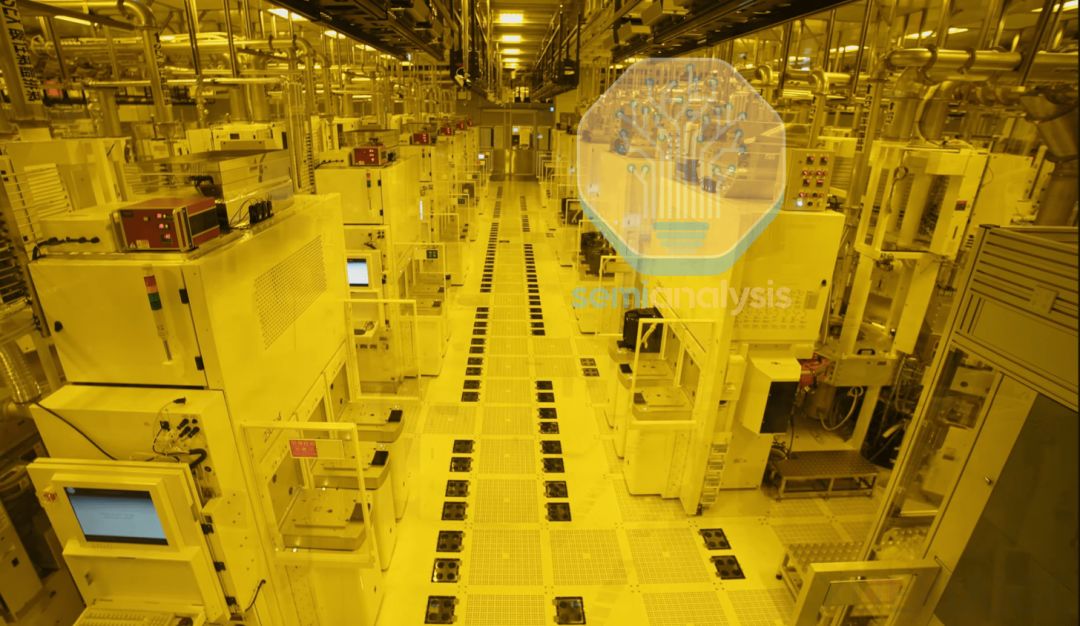

EUV光刻机，正在被颠覆？

59 0 0

文章摘要

芯片制造行业正面临颠覆性变革的临界点。传统技术路径依赖导致现有企业陷入创新困境，即使像晶圆厂照明颜色这样的微小改变也难以实施。这种保守主义源于对技术倒退的恐惧，以及现有技术带来的巨额利润——例如一台EUV光刻机年产值可达6.5亿美元。然而，随着芯片规模扩张放缓而成本激增，行业亟需突破性解决方案。

Substrate公司的X射线光刻(XRL)技术可能成为游戏规则改变者。这项源自1970年代的技术近期取得关键突破：能在2nm及更小节点实现单次曝光，分辨率媲美高数值孔径EUV，且已证实12nm特征加工能力。其技术指标令人瞩目——套刻精度≤1.6nm，全晶圆CDU≤0.25nm，并承诺将先进晶圆生产成本降低50%。这些突破主要得益于新型”桌面级”X射线光源和光学元件的研发进展。

该技术若商业化将重构产业格局。单次曝光可简化目前复杂的多重曝光流程，使2030年的1nm节点工艺成为可能。与ASML价值4亿美元的高数值孔径光刻机相比，XRL设备预计成本仅4000万美元，这将显著改变光刻经济学。更关键的是，Substrate计划自建晶圆厂实现端到端生产，而非出售设备，这种垂直整合模式可能颠覆现有代工体系。

但技术挑战依然严峻。XRL面临二次电子模糊、X射线损伤等物理限制，且从实验室到量产存在巨大鸿沟。工艺控制、随机缺陷、高深宽比刻蚀等28项关键挑战需要系统性突破。即便光刻环节取得进展，材料工程、选择性蚀刻等配套技术同样制约着芯片微缩。

该创新可能重塑全球半导体竞争版图。Substrate为美国提供了继台积电本土工厂、英特尔之后的第三条技术路径。中国也在同步推进EUV和XRL研发，多个团队正探索基于粒子加速器的解决方案。虽然行业颠覆仍需时日——乐观估计2028年才可能量产，但成本数量级下降的潜力将远超市场份额争夺，或引发整个电子产业链的重组。这场技术竞赛的结局，将决定未来十年价值2000亿美元的先进制程市场归属。
