闪迪HBF，野心曝光！

63 0 0

文章摘要

SanDisk于2025年推出高带宽闪存并推进其标准化，旨在将其集成到人工智能GPU封装中，通过牺牲部分速度来大幅提升容量，从而突破加速器面临的内存墙瓶颈。高带宽闪存的核心逻辑在于利用闪存替代部分昂贵且供应有限的高带宽内存，将更多存储部署在计算单元附近。

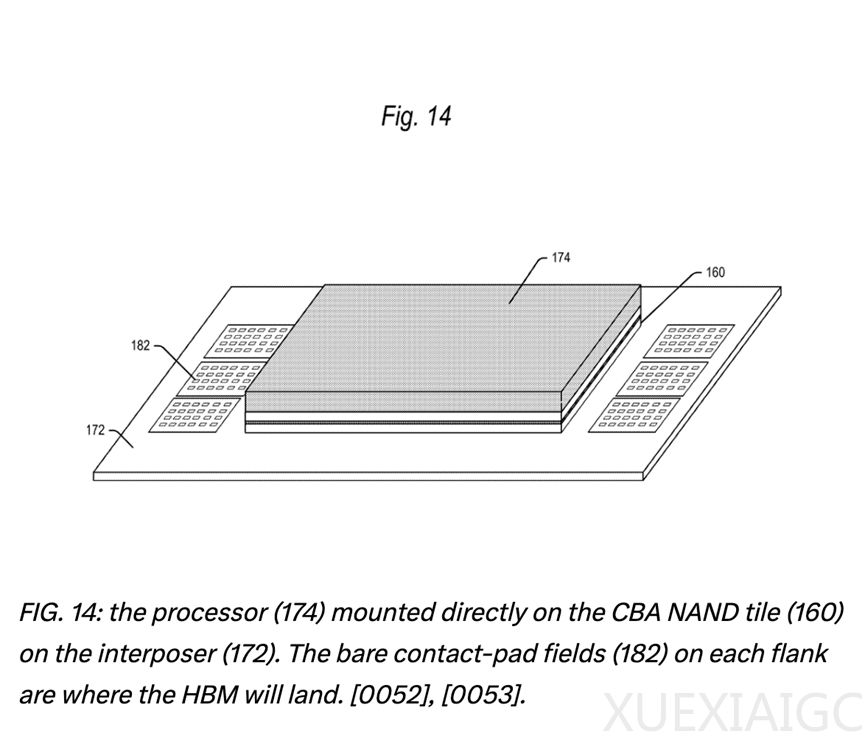

在市场推广之外，SanDisk通过相关美国专利构建了技术护城河。该专利描述了一种将处理器直接堆叠在高带宽、大容量闪存芯片之上的创新架构，并将高带宽内存堆栈放置于芯片侧面。为解决处理器与侧面内存的通信问题，专利采用了直通区域和硅通孔技术，使数据能够直接穿透内存模块传输。这种设计利用极高的触点密度和宽传输路径，在物理结构上实现了高带宽。专利通过广泛的拓扑结构权利要求与具体的穿透结构权利要求相结合，形成了难以被竞争对手绕过的技术防护网。

尽管专利架构在理论上具备优势，但在实际应用中仍面临显著的物理与制造挑战。将高功耗处理器直接堆叠在不耐高温的闪存之上，带来了极大的散热难题和制造工艺难度，且闪存的高延迟和损耗问题无法仅靠接口宽度完全解决。此外，竞争对手可通过传统的二维半布局将处理器与内存并排放置，从而规避该专利的芯片级堆叠要求。

最终，SanDisk的专利布局与其实际交付的产品之间存在一定差距。专利中描述的底层堆叠架构目前尚未转化为实际产品，而实际推出的高带宽闪存采用传统的侧边布局，使得专利更多表现为一种技术储备和未来发展选择。这种架构差异表明，技术护城河虽然真实存在，但其实际应用边界仍受制于物理限制与产品化路径的选择。
