文章摘要
随着机器学习与端侧AI工作负载的快速增长,智能设备对高容量与高速内存的需求日益迫切。LPDDR6标准通过将通道宽度扩展至24位双子通道设计,大幅提升了数据传输带宽与随机内存访问效率。此外,新规范强制引入了片上纠错功能以及防御Rowhammer内存漏洞的新技术,并增加了动态效率模式以显著提升移动设备的整体能效表现。

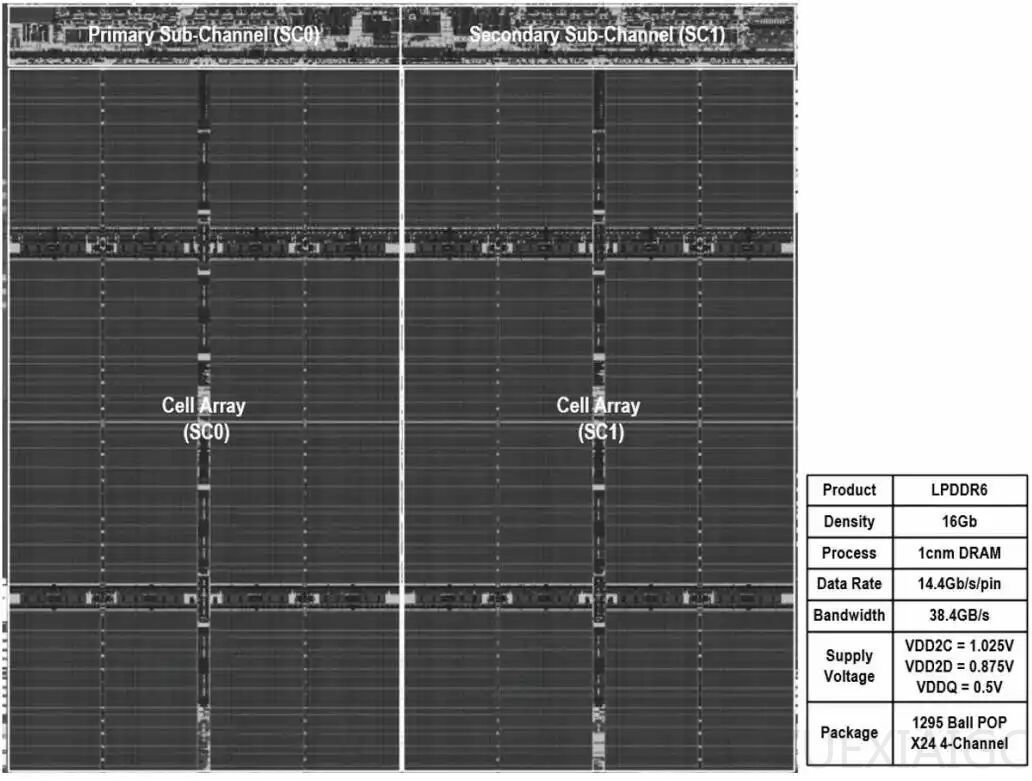

在具体的芯片实现方面,SK海力士基于最新1纳米工艺节点推出了16Gb LPDDR6内存,其设计核心在于冲击规范允许的带宽上限。该芯片实现了单引脚14.4Gbps的峰值传输速率与最高38.4GB/s的总带宽,并通过独立的高低双电压轨以及多频段缓冲器选择性激活技术,在提升极限性能的同时有效管理了日常运行功耗。
与之形成对比的是,三星的16Gb LPDDR6芯片将工程重点放在了能效优化上,将最高工作速率设定为12.8Gbps。三星通过为非关键电路分配较低电压轨、对高频数据引脚应用电源门控技术,使读写功耗较前代产品大幅降低,同时在内存阵列中嵌入逐行激活计数器,为边缘计算和汽车应用提供了更严密的确定性安全防护。
两家半导体巨头在标准获批后迅速推出可用芯片,清晰展现了追求极限带宽与专注功耗优化的两种不同技术演进路线。随着计算架构的持续演进,业内预计DDR6与LPDDR6在底层芯片设计上可能趋于统一。在强劲的AI算力需求驱动下,新一代低功耗内存标准的量产进程与市场化过渡必将得到进一步加速。
