0.3nm芯片路线图，imec最新发布

文章摘要

【关 键 词】 芯片工艺、技术路线、摩尔定律、垂直集成、异构集成

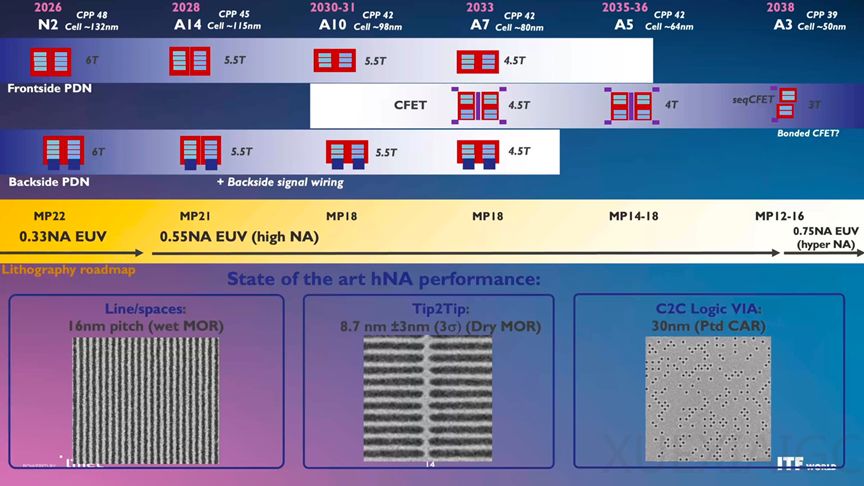

在晶体管架构演进方面，基于环栅晶体管的工艺节点在未来几年内仍将保持可行，但传统纳米片器件技术的规模化应用将面临挑战。预计在2030年代初，CFET晶体管架构将作为下一代解决方案投入量产，通过垂直堆叠方式为晶体管尺寸缩小增加第三个维度。为了实现后续更极端的尺寸缩小，芯片制造商可能需要采用超高数值孔径的极紫外光刻系统，并结合背面供电网络技术以满足先进架构的必备要求。

Imec认为传统的晶体管微缩技术已面临极限，行业正在步入异构大规模集成的新时代。这一阶段标志着发展模式从依赖单一晶体管密度提升，转向将逻辑、存储器、供电电路和光输入输出等多种技术集成到单一计算平台中。为在系统层面优化未来平台，跨技术协同优化框架将被用于整合开发各个环节，并评估其对计算密度和能效等关键指标的影响。

随着芯片密度和功耗的不断增加，供电和散热成为制约未来发展的关键瓶颈。未来的计算平台将结合背面供电技术、集成电压调节器以及先进功率半导体来降低损耗，同时依赖更先进的散热技术和系统级热优化组合来应对局部热点问题。总体而言，未来实用化的扩展不仅取决于制造晶体管和提高密度的能力，更取决于高效供电和有效散热的综合能力。
