玻璃，不仅仅是基板

54 0 0

文章摘要

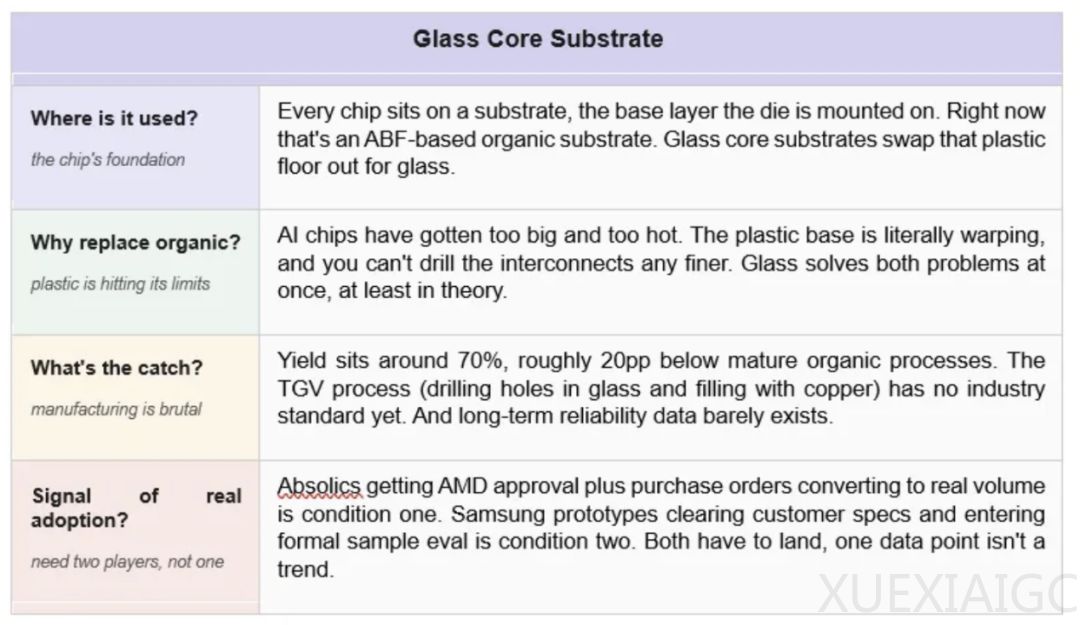

人工智能芯片封装技术正迎来材料变革，玻璃材质被引入基板和中介层以替代传统材料，但两者在技术路径与商业化进程上存在显著差异。玻璃芯基板旨在取代有机基板，凭借匹配硅的热膨胀系数、更高的互连密度以及优异的信号与电源完整性，展现出明显的物理优势。 然而，其大规模扩展面临多重阻碍。首先，玻璃脆性导致的切割微裂纹和玻璃通孔金属化工艺未标准化，使得生产良率徘徊在百分之七十左右。其次，玻璃较低的热导率给高功耗加速器的散热管理带来挑战，且低信号损耗特性易引发电源传输网络中的共振问题。此外，长期可靠性数据的匮乏以及有机基板技术的持续迭代，进一步延缓了玻璃基板的商业化步伐。目前，英特尔、三星和Absolics等头部企业均处于研发或早期认证阶段，尚未形成绝对的量产领先优势。

玻璃中介层则致力于替代硅中介层，通过使用大尺寸玻璃加工设备来避开半导体晶圆产能的结构性瓶颈。 尽管逻辑清晰，但玻璃中介层在互连密度上仍落后于硅材料，难以满足极高带宽连接的需求。同时，台积电推进的面板级封装技术通过提高面积利用率降低成本，对独立玻璃中介层供应商构成了直接竞争威胁，使得绕过代工厂的战略意义被削弱。

综合来看，虽然玻璃材料在芯片封装中的应用符合物理学发展趋势，但距离成熟的商业化拐点仍有距离。玻璃芯基板的结构性转折点预计最早在2027至2028年出现，而玻璃中介层能否弥合与硅的密度差距也需等到2027年后才能揭晓。 在技术完全成熟并实现大规模量产前，现有有机基板供应商凭借二十五年积累的成熟工艺、完善的故障模式数据以及持续扩张的产能，在短期内具备更清晰的风险回报优势。
